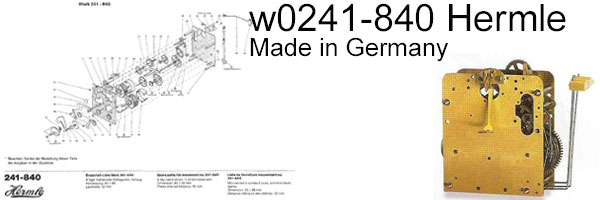

Инструкция по эксплуатации механических настенных часов с механизмом W0241 (анкерная автоматика, гиревая тяга, получасовой бой Бим-Бам)

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

механических настенных часов с механизмом W0241

(анкерная автоматика, гиревая тяга, получасовой бой Бим-Бам)

1. Осторожно достаньте из коробки часы, маятник и гири.

2. Откройте крышку или задвижку на задней стенке корпуса. Удалите транспортировочные фиксаторы (резиновые прокладки, пенопласт, гофрированный картон и т.п.) с молоточков, подвески маятника и гонга. Если эти фиксаторы помечены красной стрелкой, то удаляйте их в указанном стрелкой направлении. Вновь закройте крышку или задвижку на задней стенке корпуса.

3. Подвесьте часы строго вертикально.

4. Развяжите связку цепей и удалите упаковочный материал. Внимание: если потребуется снять часы со стены, то они всегда должны находиться в вертикальном положении, т.к. иначе цепи выпадают из цепного колеса. Повесьте обе гири на цепи, присоединив гири к кольцам или крючкам, расположенным на концах обеих внешних цепей (правая гиря – для механизма хода, левая – для механизма боя).

5. Если подвеска маятника имеет резиновый страховочный фиксатор, то его необходимо удалить. Подвеска маятника с крючком (анкером) находится на задней стенке часового механизма. Нижний конец подвески маятника сделан в виде прорези их двух окошек и маленького крючка под ними, которые служат для надёжного сцепления при подвешивании маятника (см. рисунок). Подвесьте маятник на подвеску маятника полированной стороной вперёд. Осторожно отведите маятник в любую сторону так, чтобы стержень маятника коснулся края внутренней выемки корпуса, и отпустите его. Если часы не пошли, например, после их завода, повторите это действие ещё раз.

6. Для часов с переключателем боя: перед настройкой часов поставьте переключатель боя (рычаг или шайбу) в положение, указывающее на значок боя.

7. Настройка часов: освободите стрелки от транспортировочных фиксаторов. Переведите минутную (большую) стрелку вперёд на цифру «12», чтобы раздался бой полного часа. Число ударов гонга должно соответствовать числу, на которое указывает часовая (маленькая) стрелка. Если это не так, то переведите часовую стрелку на час, соответствующий тому числу ударов, которые произвёл гонг. После этого поставьте правильное время, вращая минутную стрелку в любом направлении (вперёд или назад). Теперь часы должны бить 1 раз каждые полчаса, а в полный час – соответствующее ему число ударов (напр., 2 раза в 2:00).

8. Регулировка точности хода: для регулировки точности хода используется регулировочная шайба, расположенная ниже линзы маятника. Поверните эту шайбу немного вправо, если часы отстают, или немного влево, если они спешат. Один оборот шайбы изменяет ход часов примерно на 1 минуту в день. При этом удерживайте линзу маятника, чтобы она не перекручивалась.

9. Чтобы завести часы, медленно поднимите гири до упора (1 раз в неделю).

Техническое обслуживание, чистка и смазка часов, а также замена элементов питания не является гарантийным обслуживанием.
